钢丸、钢砂、钢丝切丸表面粗糙度（毛糙度）对比

一、区别：

钢丸是由钢水雾化成型的球状颗粒，热处理控制赋予了其好的弹性及抗疲劳性，清扫能力强，寿命长的优点，应用在铸件产品的砂清理、锻造制品，热处理的氧化皮清除等所有领域的抛丸处理，特殊硬度钢丸可用于喷丸强化处理。（主要用于工件表面抛光处理以及强化处理）

钢砂适合去除氧化皮和产品的毛化加工，主要用于：铸件、钢结构、集装箱、船舶以及各种型材的表面清理除锈和电镀前的粗糙、强化预处理。（主要用于工件表面打砂处理和表面粗糙度处理，利于表面涂装）

钢丝切丸是用于抛丸机、抛丸设备、喷丸机、喷丸设备、喷砂设备，钢材预处理生产线、钢板预处理生产线、钢结构预处理生产线的磨料等。（主要用于工件表面打砂处理和表面粗糙度处理，利于表面涂装）

总结：对于表面去除锈去除氧化皮以及表面粗糙度等建议选用钢砂和钢丝切丸。钢砂多菱角形喷涂效果好，处理速度快比钢丝切丸使用时间短，钢丝切丸双头使用时间长耐磨损处理速度比钢砂慢一点。（钢砂硬度46-50HRC，钢丝切丸硬度52-53HRC）

二、表面粗糙度

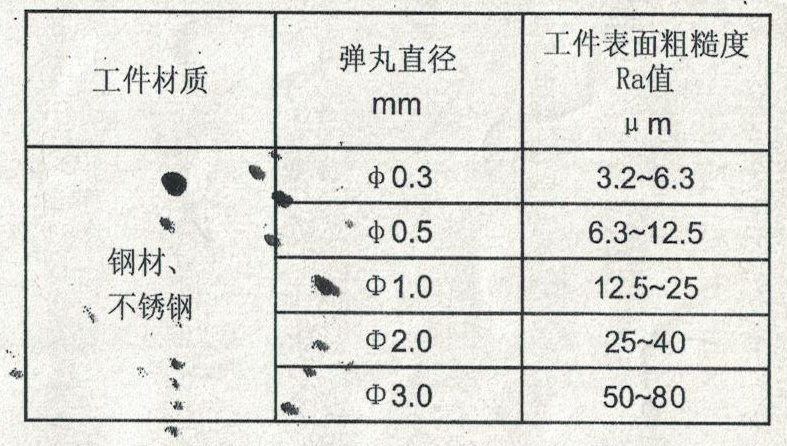

总结：上表是粗糙度数值对应Sa2.5相当于30～75um。如果选用钢砂应该用G16/1.4mm的，选用钢丝切丸用1.5mm的
